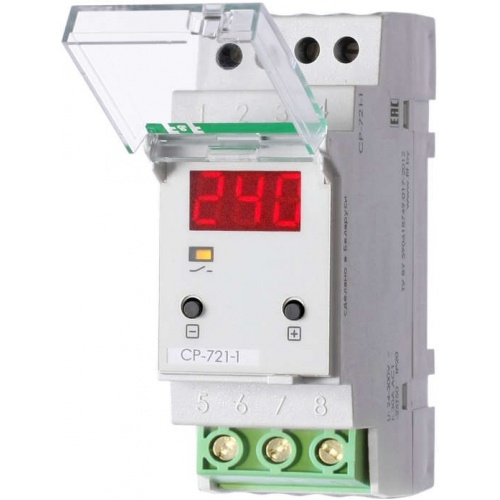

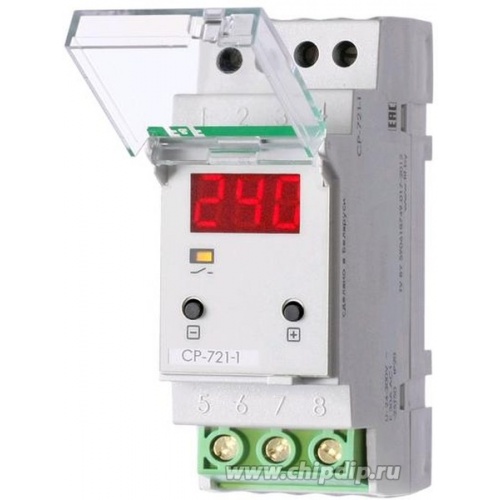

CP-721-1

Назначение
Реле контроля напряжения CP-721-1 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.

Принцип работы
Реле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от сети электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.

Область применения
Защита однофазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.


Основные технические характеристики:
Напряжение питания:   50-450В AC;
Максимальный коммутируемый ток:   63А/ 250В AC;
Контактный набор:   1NO;
Диапазон уставок напряжений:
 нижний порог, регулируемый:   140-210В;
 верхний порог, регулируемый:   240-300В;
Задержка отключения:
 нижний порог:   0,5-25с;
 верхний порог:   0,1-5с;
Степень защиты:   IP20.
