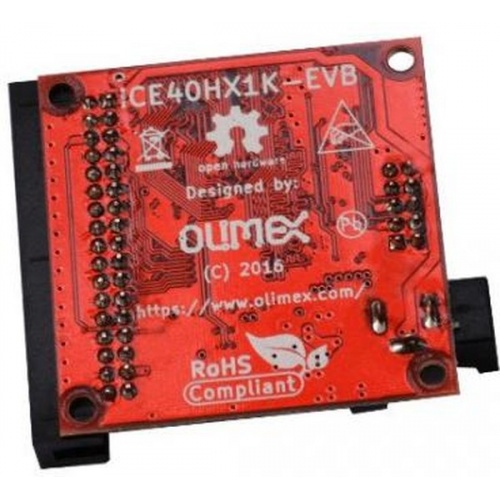

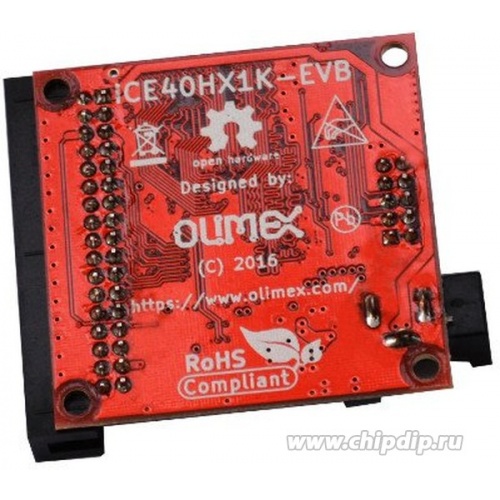

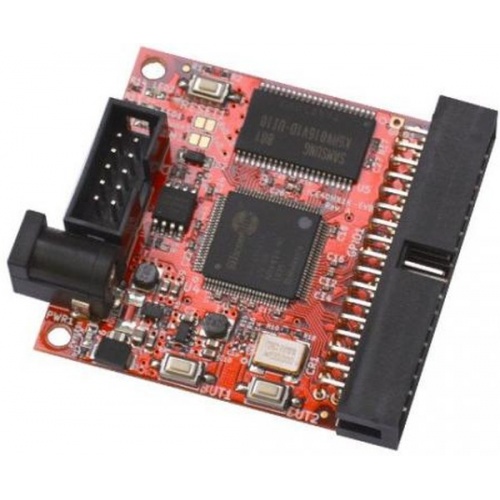

iCE40HX1K-EVB

iCE40HX1K-EVB - это отладочная плата для оценки возможностей семейства iCE40 FPGA от компании Lattice Semiconductor. Интересная часть этого семейств в том, что имеется полностью бесплатный инструмент разработки с открытым исходным кодом. Используя бесплатный софт вы сможете скомпилировать проекты на языке Verilog и загрузить их в FPGA.

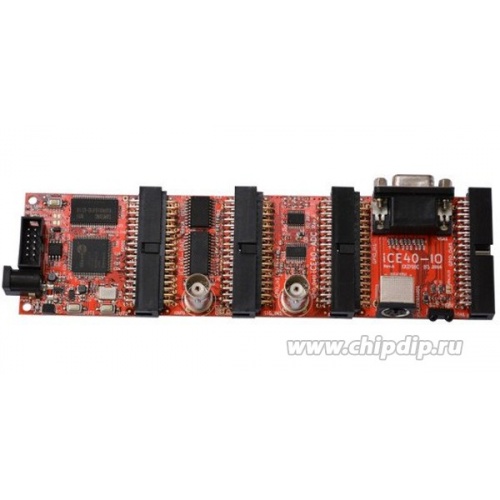

На плате имеется 34-контактная шина для быстрого расширения возможностей с помощью дополнительных модулей: iCE40-ADC с 100 МГц АЦП; iCE40-DAC с 100 МГц ЦАП; iCE40-IO с VGA, PS2 и IrDA приемопередатчик; MOD-DIO с логическим анализатором уровня с программируемым порогом 1.5…5.5 В. До 4 модулей расширения АЦП и 4 х ЦАП могут быть подключены на одной шине (при использование iCE40-IO, могут быть подключены до 2 х АЦП и 1 х ЦАП).

Особенности:
- ПЛИС iCE40HX1K-VQ100, 1280 логических ячеек, 64 Кбит RAM;
- 512 КБ SRAM (256К x 16 бит) 10нс;
- 2 МБ Serial Flash;
- 2 светодиода состояния пользователя;
- Программируемый светодиод успешного состояния;
- 2 пользовательские кнопки;
- Кнопка сброса;
- Разъем питания для внешнего источника 5 В;
- Разъем PGM (все сигналы на PGM1 @ 3.3В);
- 34-контактная шина;
- Генератор 100 МГц;
- Регуляторы питания DC-DC;
- Светодиод состояния источника питания;
- Размеры: 50 x 50 мм.
